Принцип работы окрасочной камеры Altmaler с сухими фильтрами следующий: вытяжная вентиляционная система создает разрежение воздуха в рабочей зоне. В результате воздух из кабины проходит через фильтры, где улавливаются частицы краски, не попавшей на изделие. При необходимости очистки выбрасываемого воздуха от летучих органических соединений применяются системы с использованием активированного угля или другие методы нейтрализации выбросов.
Окрасочные камеры Altmaler с сухими фильтрами комплектуются электрооборудованием во взрывобезопасном исполнении, светильниками, подвесками и другими приспособлениями для размещения окрашиваемых изделий.
Использование в окрасочной камере Altmaler многоступенчатой системы фильтрации, выполненной с применением современных фильтрующих материалов, обеспечивает высокую степень очистки и продлевает срок службы фильтров. Для контроля степени засоренности фильтров применяются специальные датчики.
Ниже представлена линейка окрасочных камер Altmaler с сухими фильтрами в различных комплектациях.

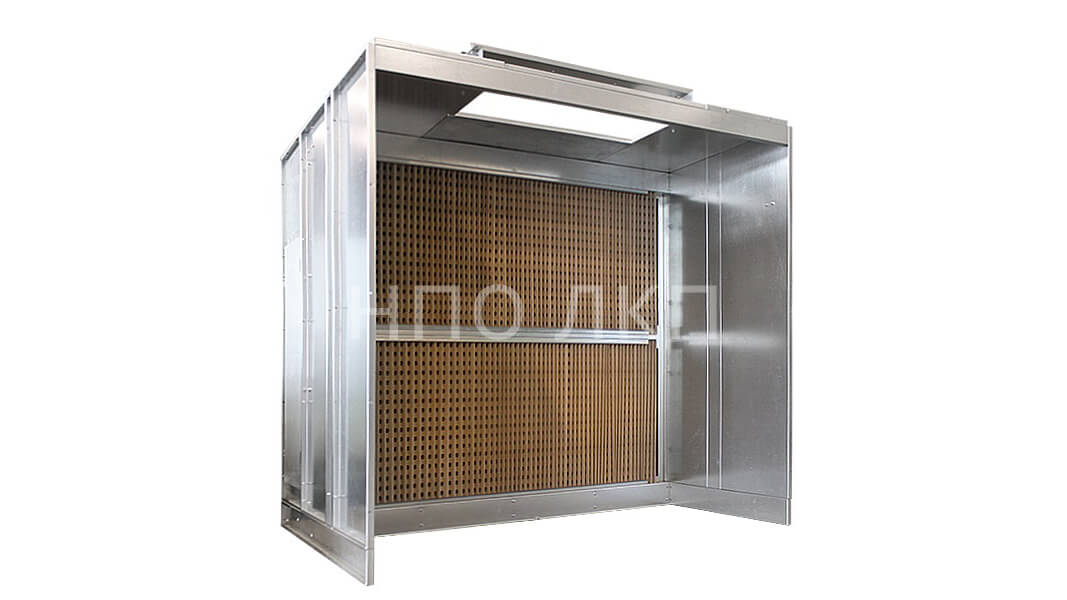

Окрасочные камеры Altmaler (стандарт) с сухими фильтрами
Комплектация:
- 2-ух ступенчатая система сухой очистки вытяжного воздуха;
- эл. шкаф управления ;
- вентилятор (с взрывозащитой и увеличенной производительностью);
- светильник (с взрывозащитой);
- упаковка.
|
Наименование показателя
|
Размеры, м
|
|
1,0х1,0х1.0
|
1,5х1,4х1.5
|
|
Габаритные размеры (ШхВхГ), мм
|
1110х2560х2030
|
1600х2560х2530
|
|
Рабочие размеры (ШхВхГ), мм
|
1007х1360х1007
|
1510х1330х1510
|
|
Вентилятор*, м3/ч
|
5000
|
8000
|
|
Светильник*, W
|
1 шт. 2х18W
|
1 шт. 2х18W
|
|
Масса, кг
|
280
|
400
|
|
Дополнительные опции
|
|
Наименование оборудования
|
Стоимость для камеры
1,0х1,0х1.0 (руб.)
|
Стоимость для камеры
1,5х1,4х1.5 (руб.)
|
|
Пульт управления (с взрывозащитой)
|
по запросу
|
по запросу
|
|
Возможно исполнение из нержавеющей стали
|
по запросу
|
по запросу
|
Окрасочные камеры Altmaler (конструктив) с сухим фильтром
Комплектация:
- 2-ух ступенчатая система сухой очистки вытяжного воздуха;
- эл. шкаф управления ;
- вентилятор (с взрывозащитой и увеличенной производительностью);
- светильники (с взрывозащитой);
- упаковка.
|
Комплектация 1 (стенд)
|
2м
|
3м
|
4м
|
5м
|
6м
|
|
Габаритные размеры (ШхВхГ), мм
|
2150х2820*
х1020
|
3150х2820*
х1020
|
4150х2820*
x1020
|
5150х2820*
х1020
|
6150х2820*
х1020
|
|
Рабочие размеры (ШхВхГ), мм
|
2014х2050
|
3021х2050
|
4028х2050
|
5035х2050
|
6042х2050
|
|
Масса, кг
|
280
|
375
|
470
|
565
|
660
|
|
Комплектация 2 (стенд, стены 1м)
|
2м
|
3м
|
4м
|
5м
|
6м
|
|
Габаритные размеры (ШхВхГ), мм
|
2150х2820*
х2030
|
3150х2820*
х2030
|
4150х2820*
х2030
|
5150х2820*
х2030
|
6150х2820*
х2030
|
|
Рабочие размеры (ШхВхГ), мм
|
2014х2050
х1007
|
3021х2050
х1007
|
4028х2050
х1007
|
5035х2050
х1007
|
6042х2050
х1007
|
|
Масса, кг
|
420
|
560
|
695
|
830
|
970
|
|

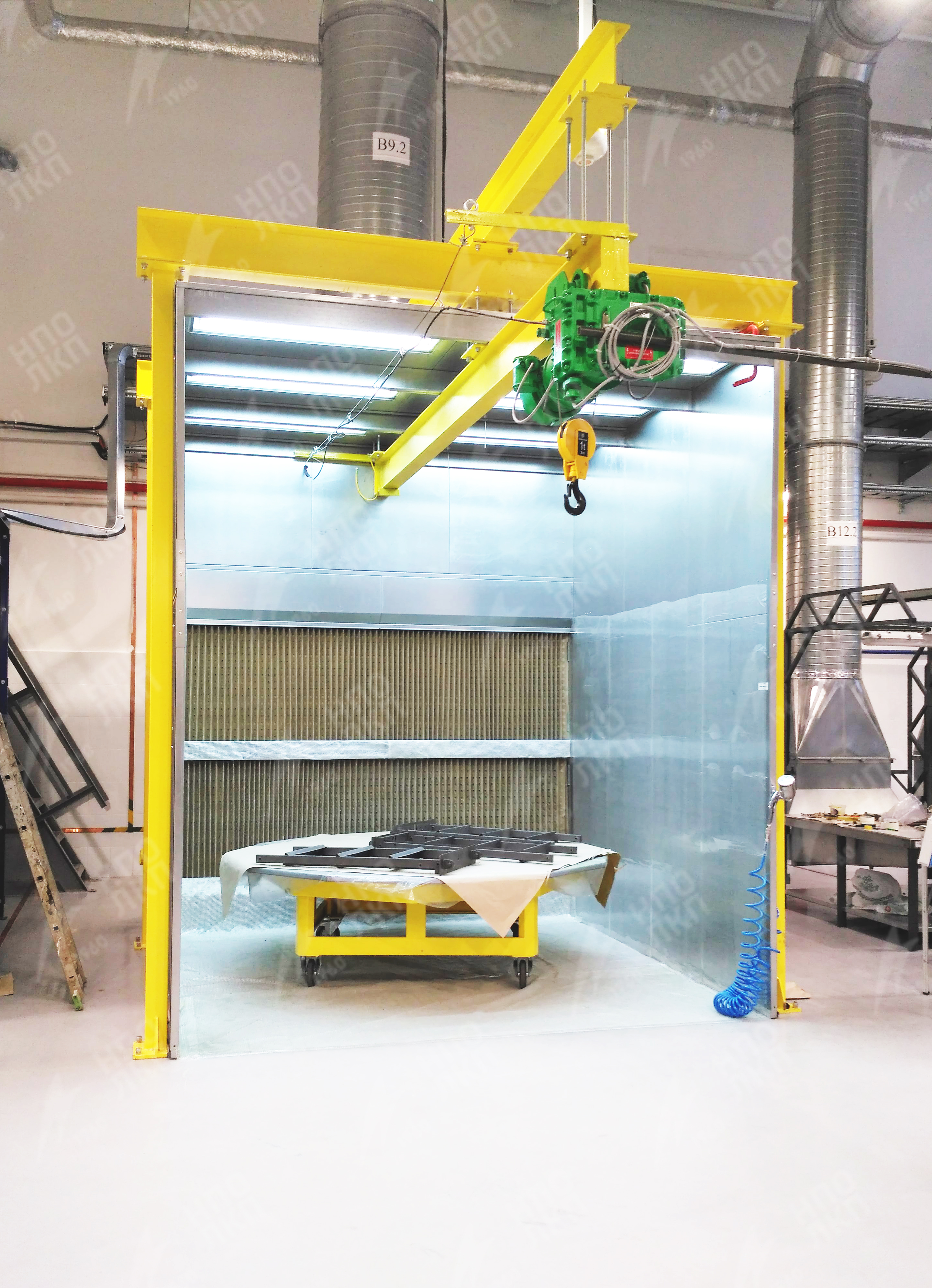

Комплектация 3 (стенд, стены 2м)
|
2м
|
3м
|
4м
|
5м
|
6м
|
|
Габаритные размеры (ШхВхГ), мм
|
2150х2820*
х3050
|
3150х2820*
х3050
|
4150х2820*
х3050
|
5150х2820*
х3050
|
6150х2820*
х3050
|
|
Рабочие размеры (ШхВхГ), мм
|
2014х2050
х2014
|
3021х2050
х2014
|
4028х2050
х2014
|
5035х2050
х2014
|
6042х2050
х2014
|
|
Масса, кг
|
560
|
745
|
920
|
1095
|
1280
|
|
Дополнительные опции
|
|
Наименование оборудования
|
Стоимость, руб
|
|
Вентилятор (с взрывозащитой)
|
по запросу
|
по запросу
|
по запросу
|
по запросу
|
по запросу
|
|
Вентилятор (с взрывозащитой и увеличенной производительностью)
|
по запросу
|
по запросу
|
по запросу
|
по запросу
|
по запросу
|
|
Светильник 2х18w (с взрывозащитой)
|
по запросу
|
по запросу
|
по запросу
|
по запросу
|
по запросу
|
|
Пульт управления (с взрывозащитой)
|
по запросу
|
по запросу
|
по запросу
|
по запросу
|
по запросу
|
|
Возможно исполнение из нержавеющей стали
|
по запросу
|
по запросу
|
по запросу
|
по запросу
|
по запросу
|
* – Размер указан с учетом вставки для присоединения воздуховода.
Условия поставки:
- стоимость склад поставщика
- срок поставки 15 рабочих дней
- условия платежа 50% предоплата
- гарантия 12 мес.
- стоимость монтажа и ПНР не включена в стоимость оборудования.
Преимущества и недостатки окрасочных камер с сухими фильтрами:
Основным преимуществом сухой фильтрации считается относительная простота конструкции и невысокая начальная стоимость. При этом возникает необходимость периодической замены фильтрующих элементов и их утилизации.
